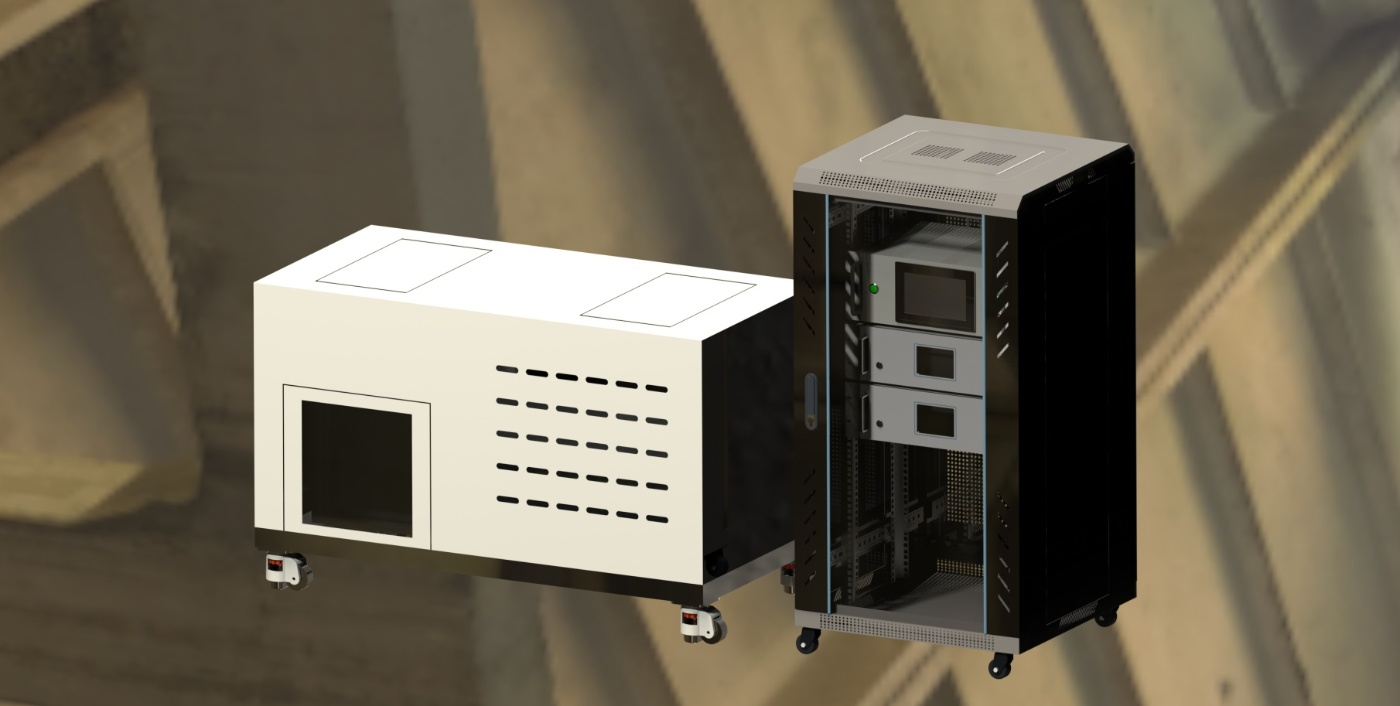

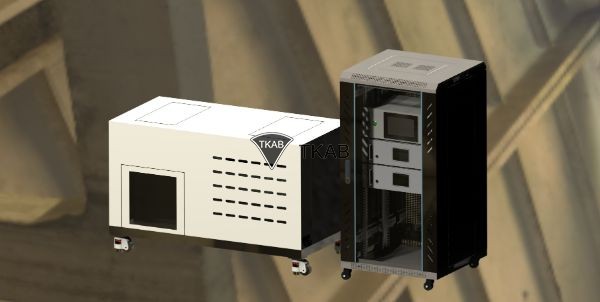

电池热失控报警性能试验设备


执行标准及应用范围

依据GB/T46261—2025设计制造，适用于电化学储能电站和储能装置中安装使用的火灾监测预警系统产品的试验、检测。产品功能、技术指标满足GB/T46261-2025《电化学储能电站火灾监测预警系统通用技术要求》附录 G、附录 H要求。

整体方案设计时，重点考量的是检测的准确性、设备安全性、耐久性、易用性、计量方便、后期可扩展等指标。

序号	名称	描述
1	外箱体	冷板喷涂，板厚1.2mm，配置福马轮，行走及定位。
2	内箱体	工作箱体，304不锈钢，板厚1.5mm，具备产品电缆通道、气体分析仪进/出快接口、燃烧气体进气/回气接口。
3	控制柜	标准机柜
4	控制器	包括7寸触摸屏、PLC、继电器排组、开关电源、PWM调速板，显示试验燃烧气体浓度、温度、浓度曲线、数据纪录，控制风阀、混流、排气、加热温度、气流温度调节、高压点火等。
5	光学烟密度计	对射式，带镜头吹扫防护机构。
6	电动风阀	进气、排气口，不锈钢材质，电动启/闭。
7	气流搅动风扇组	金属耐高温型。
8	排风轴流风机	管道型。
9	进气过滤器	内置PM2.5滤芯。
10	热电偶	K型高灵敏。
11	自动点火器	高压电弧型。
12	加热盘	可PID调温。
13	筛网	不锈钢。
14	防爆摄像头	304不锈钢外壳，海康威视。
15	泄爆片装置	安全保险，带证书。
16	耐高温防爆观察窗	双层钢化玻璃。
17	试样承载台	适合不同尺寸安装、固定。
18	制冷机	出口气流16℃，用于调节箱内温度。
19	混合燃气循环风机	流量可调，输送燃烧混合气至电池箱簇。
20	CO气体分析仪	CO气体在线探测浓度。
21	H₂气体分析仪	H₂气体在线探测浓度。
22	电池箱簇	7层，框架冷板喷涂，封闭腔体为304不锈钢，配置气路接口。

设备主要参数

结构特征：主体为双层结构设计，外形尺寸1100*500*550（mm），内腔（试验腔）尺寸1000*400*400（mm），控制柜外形尺寸600*600*1200（mm）；

加热盘加热温度≥380℃；

加热升温速率 (20±3)℃/min；

温度测量误差绝对值＜2℃；

温度测量分辨率0.1℃；

CO气体分析仪量程为(0~1000)×10-6(体积分数)，误差绝对值＜全量程的10%，测量分辨率为10×10-6，气管规格Φ6mm；

H₂气体分析仪量程为(0~1000)×10-6(体积分数)，误差绝对值＜量范围的10%，测量分辨率为10×10-6，气管规格Φ6mm 6mm；

光学烟密度计减光率量程为0~100.0%，误差绝对值＜测量范围的0.1%，测量分辨率为0.01%；

加热盘功率2KW;

制冷机功率1.5KW

建议工作环境：温度-5-40℃，湿度20-90%（无结露）；

电源需求：AC220V，25A。

压缩空气输入0.2Mpa；

通讯：RS485转USB接口，MODBUS RTU协议。
