测量热解粒子式电气火灾监控探测器试验箱
首页测量热解粒子式电气火灾监控探测器试验箱产品详情

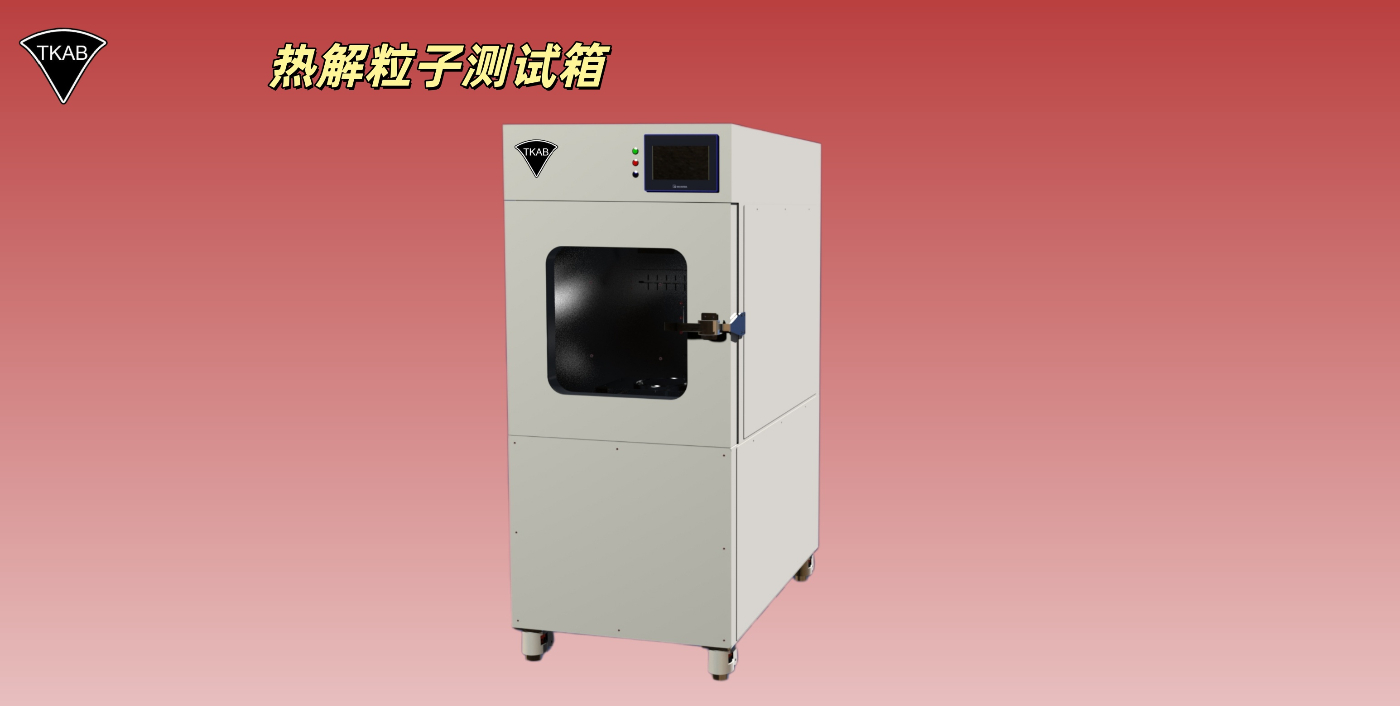

热解粒子试验箱
热解粒子式电气火灾监控探测器探测报警性能试验装置
1产品概述
1.1执行标准：GB14287.5-2025。
12设备适用范围：测量热解粒子式电气火灾监控探测器的标准性试验。
1.3 采用双层壳体结构方案，提高安全防护性、外观整洁美观。
1.4具备多温度段的精确恒温控制。
1.5 全自动工作模式。切换不同梯度恒温。
1.6 试验箱配备进气净化模块，连接大流量换气风机，保持试验前，试验箱内的空气洁净度。
1.7 配置扰流风扇组，保持热解粒子在试验箱中的均匀分币。
1.8 控制器程序具备自动计时的功能，试验可输出计时结果、报警浓度。
1.9 附带有高精度秒表，用于人工计时。
1.10 加热炉盘具备超温、超时断路保护机制，超温报警后接触器断开加热主回路。
2 技术参数
设备构成 | |
部件名称 | 描述 |
结构特征 | 由外箱及试验内箱组成，外箱外形尺寸750*950*1500（mm），材质为冷板喷涂，试验内箱尺寸Φ（570±5）*（570±5)mm，材质为不锈钢。 |
控制主机 | 汇川PLC，全触摸屏操作界面，威纶通触摸屏，屏幕尺寸7英寸，分辨率800*600，触控操作，显示试验数据及控制之试验过程，可显示粒子浓度（mg/m3)、浓度曲线、温度变化、设备工作状态信息。 |
吸气式热解粒子探测仪 | 长光程结构，具备防颗粒物污染光学器件功能，保持长时间工作的测量精度。 |
加热炉盘 | PTC加热盘，具备过热保护功能。 |
进气净化模块 | PM2.5滤芯 |
换气模块 | 包含大流量风机、电动风阀、连接管路、PM2.5滤芯。 |
混合风扇 | 全金属风扇，风速可调。 |
产品线路接口（通道） | 连接式样至试验箱外，供用户连接试验样件，含通讯、供电电缆。 |
基本参数 | |
条目 | 内容 |
吸气式热解粒子探测仪 | 粒径:0.1μm~2.5μm;量程:0mg/m3~150mg/m3;采样流量:3L/min |
温控装置 | 量程:0℃~230℃， 精度:0.5℃， PID控温（升温速率、恒温）。 |
秒表 | 精度:0.1s;量程:不小于30min。 |
升温速率 | 可预设3℃/min、10℃/min。最高升温速率30℃/min。 |
炉盘表面超温保护上限 | 220℃（可预设）。 |
加热盘尺寸 | Φ155mm。内部预埋K型热电偶。 |
加热盘功率 | 额定0.3KW,表面最高温度230℃。 |
管道式排风机 | 功率48W，风量540 m3/h。 |
电源输出 | DC5V或DC12或DC24V（供用户产品选用）。 |
输入电源 | AC220V，16A。 |
接口功能 | |
通讯接口 | 配置多路开关量输入输出接口，配置RS485通讯接口，支持MODBUS-RTU协议，提供数据采集、控制指令，方便用户搭建数据采集、网络传输、连接其它设备的需要。 |
设备安装环境要求 | |
电源 | 220V，16A |
温度 | 15~35℃ |
湿度 | 25%RH~75%RH |
大气压力 | 86kPa~106kPa |
3 设备出厂附带
3.1设备全套设计图；
3.2 PLC程序、触摸屏组态程序；
3.3 设备接线图；
3.4 通信协议（MODBUS RTU）；
3.5 使用说明书；
3.6不少于10次试验所需的热解片耗材。
