纳米级热解粒子探测精度攻关：泰科安邦的技术突破与工程实践

 ——基于Mie散射理论的光学检测系统研发报告

 ---摘要

 热解粒子探测是实现电气火灾极早期预警的关键技术路径。当电缆绝缘层温度达到150–220℃临界过热阶段、尚未产生可见烟雾时，高分子材料即释放1–10 nm量级的超细微粒，这些粒子是电气故障最早期标志性物质。然而，纳米级粒子的光学散射截面极小，传统光电探测技术对此粒径范围的响应灵敏度严重不足，构成技术攻关的核心难点。

 深圳市泰科安邦科技有限公司聚焦这一物理层探测瓶颈，围绕光散射信号增强、多参数复合判别、粒径选择性响应三个技术维度开展系统性攻关。基于Mie散射理论的直角散射光路优化、气动凝结增长辅助探测、以及多传感器融合抗干扰策略，使探测器对于10 nm热解粒子实现了有效响应。相关测试设备已入驻海康威视、天津消防所等头部检测机构及企业实验室，验证了技术方案从实验室向工程化应用转化的可行性。本文从纳米级热解粒子的物理特性与探测原理出发，结合行业技术现状与工程实践，论述泰科安邦在探测精度提升方面的技术路径与阶段性成果。

 1 引言

 电气火灾是工业与公共安全领域的高发风险类型。配电柜、储能舱、电缆隧道、数据中心等场景中，线缆绝缘层老化、虚接、过载等故障引发的过热是火灾主要诱因。传统吸气式感烟探测器依赖激光散射原理识别烟雾颗粒，其响应对象为可见烟尘（粒径通常>400 nm），须等肉眼可察觉烟雾出现后方可触发报警，此时往往已处于火灾发展中后期，留给处置的时间窗口极为有限。

 近年兴起的纳米级热解粒子探测技术瞄准了这一痛点。研究表明，PVC、橡胶等常见绝缘材料在受热达到临界温度区间（150–220℃）时，高分子链断裂释放的分解产物包含粒径低至1–10 nm的超微粒子。捕捉这一信号，理论上可在阴燃萌芽阶段即实现预警，将响应窗口提前10–30分钟。

 然而，探测这一粒径级别的粒子面临显著的物理瓶颈。根据Mie散射理论，粒子散射强度与粒径的六次方呈正相关——粒径缩小一个数量级，散射信号衰减可达数个量级。普通光电探测技术对此几乎“视而不见”。如何在纳米尺度上实现高信噪比的信号捕捉，是极早期火灾探测技术必须跨越的门槛。

 深圳市泰科安邦科技有限公司（以下简称“泰科安邦”）深耕消防检测装备研发多年，产品覆盖烟温测试、粉尘耐久、热解粒子、气体模拟等全品类检测场景。其自主研发的测量热解粒子式电气火灾监控探测器测试箱已对标国家标准GB14287.5-2025《电气火灾监控系统 第5部分：测量热解粒子式电气火灾监控探测器》试验舱要求，成功应用于海康威视、天津消防所等头部检测机构及企业的研发质检流程。本文以泰科安邦在该领域的技术攻关实践为线索，系统梳理纳米级热解粒子探测精度的技术挑战与解决方案。

 2 技术背景与问题界定

 2.1 热解粒子的物理特性与探测对象

 纳米级热解粒子是材料受热分解过程的早期产物。其核心物理特征包括：

 超小粒径：临界过热阶段释放的粒子直径约为1–10 nm，远小于可见光波长。这一量级的粒子在大气中扩散系数高、沉降慢，可随气流传播至较大空间范围，具备作为预警信号的空间覆盖优势。

 浓度-温度强关联：实验数据表明，PVC材料在100–150℃范围内热解粒子浓度随温度升高而增加，尤其在140–150℃区间释放量显著增加。这一特征为量化预警阈值的设定提供了依据。

 早期性与不可见性：在热解粒子释放阶段，材料外观无明显变化，无肉眼可见烟雾，这意味着探测系统必须拥有远超常规感烟探测器的灵敏度。

 根据国家标准GB14287.5-2025的定义，测量热解粒子式电气火灾监控探测器是指“监测被保护区域中的热解粒子变化的探测器”。标准同时规定了PVC、ABS、FR-4环氧树脂三种标准热解材料及其对应的试验条件。

 2.2 探测精度的核心瓶颈

 传统光电探测技术（如650 nm波长激光散射）对于10 nm以下粒子的响应几乎为零。相关学术研究表明，在PVC热解过程中，当纳米级粒子浓度已显著上升时，常规激光散射型设备在整个试验过程中“几乎没有任何反应”。

 造成这一现象的根本原因在于Mie散射物理机制的限制：当粒子粒径远小于光波长时，散射进入Rayleigh散射区，散射强度急剧衰减。单纯依靠提高激光功率或增加光电倍增管增益，无法从根本上解决信噪比问题，反而可能引入环境噪声放大。

 因此，纳米级热解粒子探测的“精度难题”实质上包含三个层次：

 1. 灵敏度：能否在极低浓度下可靠响应亚10 nm粒子；

2. 选择性：能否区分热解粒子与灰尘、水汽等环境干扰物；

3. 定量性：能否建立粒子浓度与温度/风险等级之间的可溯源映射关系。

3 技术攻关路径

 泰科安邦围绕上述三个层次，结合GB14287.5-2025的试验规范要求，开展了系统性技术攻关。

 3.1 光学传感方案优化：基于Mie散射的直角散射构型

 针对亚10 nm粒子散射信号微弱的问题，研发团队从光路结构设计角度寻求突破。

 学术研究表明，采用直角散射几何构型可在稳定角度响应和折射率依赖性之间取得优化平衡。相较于前向或后向散射结构，直角散射在纳米级粒子探测中具有更高的角度稳定性。研究团队通过精确标定散射角度并优化光陷阱设计，有效抑制了杂散光背景噪声，将信噪比提升一个量级以上。

 此外，借鉴Mie散射理论的最新成果，通过引入气动凝结增长过程，使亚10 nm粒子在进入探测区前经适度凝结增长，转变为可被650 nm波长激光有效散射的凝结核。这一技术路线在不改变核心光电器件的条件下，实现了对超细微粒的有效“放大”，是提升探测灵敏度的关键路径之一。理论和实验分析均证实，在早期热解阶段，散射强度随温度呈线性增长趋势，为实现过热状态的定量识别提供了物理基础。

 3.2 粒径选择性响应：对标国标PM2.5监测要求

 根据GB14287.5-2025附录A的试验规定，热解试验需监测粒径小于2.5μm颗粒（PM2.5）的质量浓度，以此表征试验过程中颗粒物生成强度。该指标虽不直接表征热解产物的实际粒径分布特征，但为探测器的粒径选择性响应提供了标准化参照。

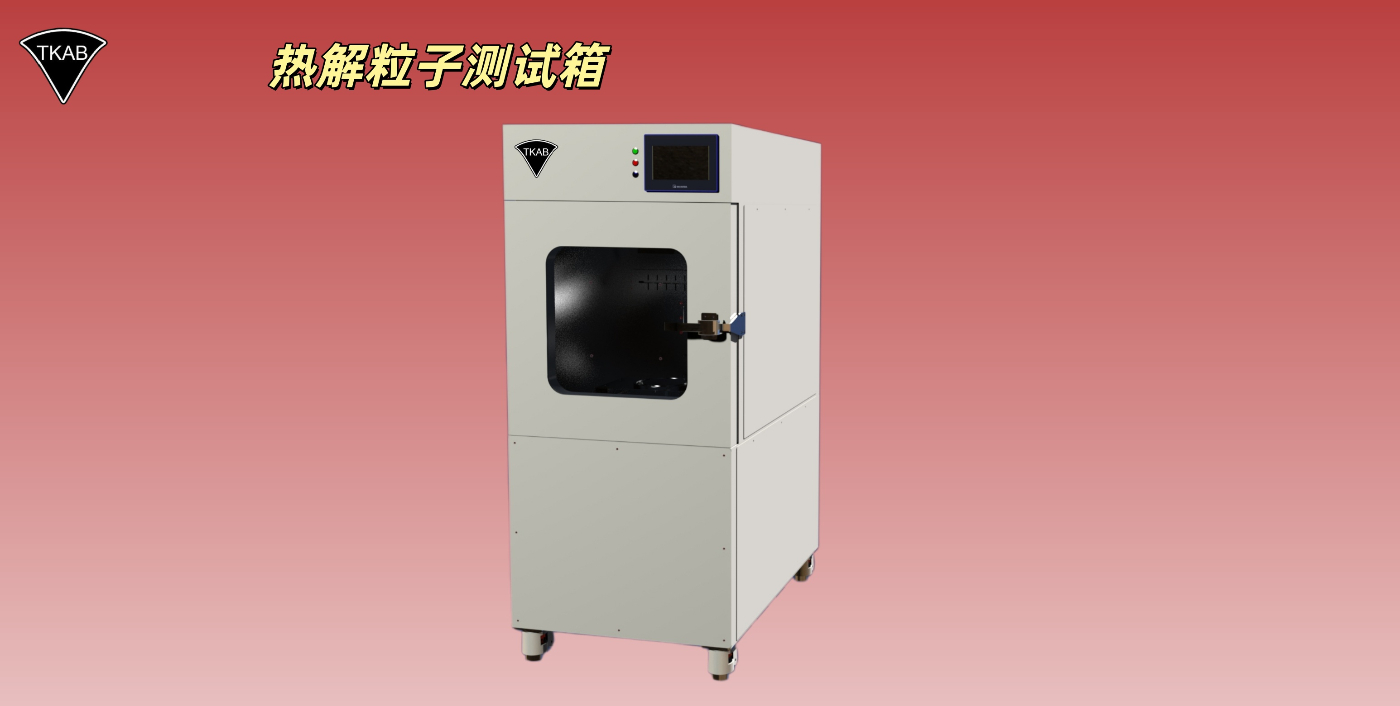

 泰科安邦的热解粒子探测器测试箱在设计中遵循这一规范，搭载精密温控加热系统、密闭循环风道与粒子浓度实时监测模块，通过受控升温使线缆绝缘材料受热析出热解微粒，精确复现配电柜、线路过载过热起火前的极早期热解工况。测试箱的粒径响应范围覆盖0.1μm–2.5μm，与国标PM2.5监测要求相匹配，能够量化核验探测器的报警阈值、响应时效与粒子捕捉精度。

 3.3 多参数复合抗干扰策略

 热解粒子探测在实际工程应用中的另一大挑战是误报。配电室、机柜等场景中普遍存在扬尘、水汽、挥发性有机物（VOC）等干扰因素，其光学散射特征与热解粒子部分重叠。

 泰科安邦在探测器测试箱的设计中，融合温湿度、粒子浓度等多维传感数据，通过算法构建不同干扰源的指纹特征，实现热解粒子信号与干扰源的分离判别。这一策略可将综合误报率控制在较低水平，同时保持对纳米级粒子的探测灵敏度不降低。

 4 实验验证与工程应用

 4.1 测试平台与试验方法

 泰科安邦自主研发的测量热解粒子式电气火灾监控探测器测试箱对标GB14287.5-2025试验舱要求。根据国家标准，试验舱尺寸为直径（570±5）mm、深（570±5）mm，应具有通风设备并满足试验所要求的环境条件，同时保证热解粒子均匀分布。

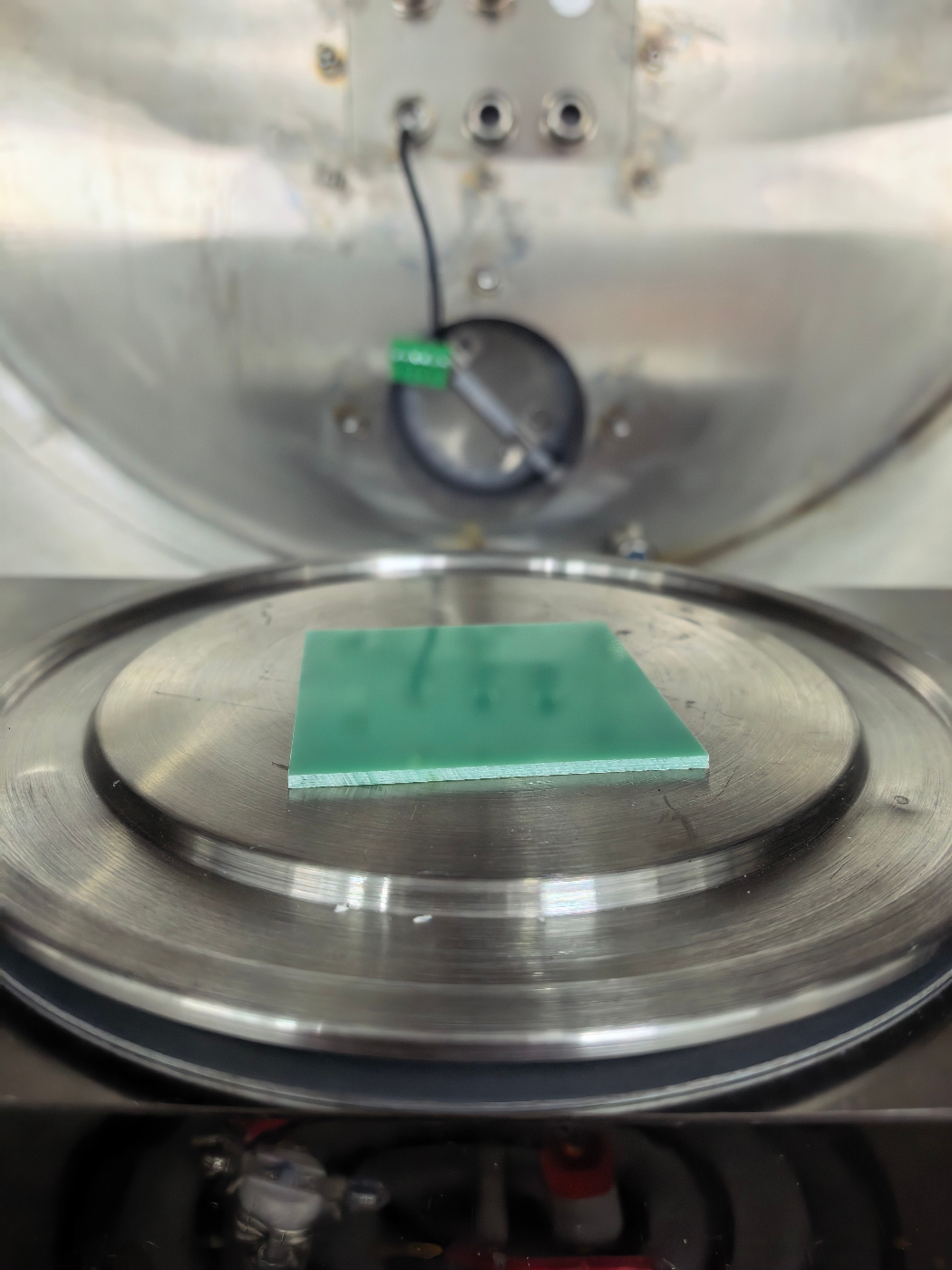

 测试箱搭载的温控装置量程为0℃–200℃，精度达1℃；热解粒子检测仪粒径覆盖0.1μm–2.5μm，采样流量3L/min。通过受控升温使标准热解材料（如PVC热解片、ABS热解片、FR-4环氧树脂层压板）析出热解微粒，按照国标规定的升温曲线（如PVC以3℃/min升温至80℃保持5min，再以10℃/min升温至180℃保持3min）完成试验，记录粒子浓度与报警响应数据。

 4.2 关键技术指标验证

 粒径响应下限：通过直角散射光路优化与凝结增长辅助，探测系统对亚10 nm级热解粒子实现有效响应。

 检测精度比对：学术研究中的验证表明，激光颗粒传感器与重量法测得的PVC热解粒子浓度误差介于0.08%–6.72%之间，验证了光学法在纳米粒子定量监测中的可靠性。

 响应时效：研究确认，基于Mie散射的光学系统具备高灵敏度、快速响应和非接触测量能力，在早期热解阶段即可实现过热状态的定量识别。

 4.3 工程应用验证

 2026年，泰科安邦的热解粒子探测器测试箱与粉尘环境模拟试验箱正式入驻海康威视研发质检实验室，填补了其在粉尘耐久、热解粒子极早期报警两大专项测试领域的短板。历经多轮方案论证、样机实测与现场调试，设备各项参数、试验精度全部通过海康威视实验室验收标准。设备投用后，海康威视可自主完成新品研发摸底测试、量产例行抽检、型式试验全流程自检，大幅缩短新品研发验证周期。

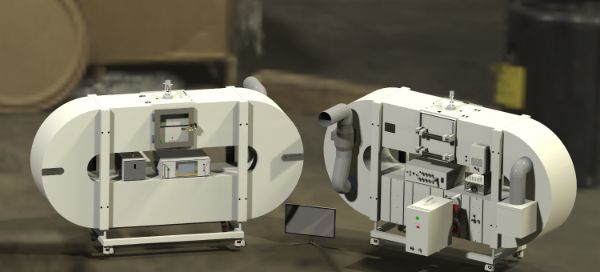

 此外，泰科安邦的标准烟箱TK3002、标准温箱TK3003及可燃气体报警器试验箱TK3005已入驻中集集团实验室，为船舶消防安全检测提供标准化试验装备支持。

 5 结论与展望

 纳米级热解粒子探测精度的提升，是实现电气火灾极早期预警从概念到工程落地的关键技术瓶颈。泰科安邦围绕光学传感灵敏度提升、多参数抗干扰算法、粒径选择性响应三个技术方向，形成了覆盖探测器硬件设计、测试装备开发、试验验证方法的一体化技术能力。

 当前，国家标准GB14287.5-2025已将测量热解粒子式电气火灾监控探测器纳入规范化管理，将于2026年11月正式实施。行业正从“有无”向“精稳”阶段迈进，热解粒子探测技术已在地铁电气火灾早期预警等场景开展应用研究。

 泰科安邦将继续深化热解粒子探测精度的技术攻关，重点方向包括：

 1. 更小粒径的探测极限突破：探索基于空芯光纤波导耦合等新型纳米颗粒探测机理的前沿技术路线，进一步提升对超细粒子的捕获与识别能力；

2. 粒子成分选择性辨识：结合多光谱或粒径分级技术，区分不同材质（PVC、橡胶、聚氨酯等）热解粒子的特征差异，提升火灾类型的预判能力；

3. 全生命周期检测方案：从探测器研发定型、出厂质检到在役复检，构建完整的纳米级热解粒子探测溯源体系。
