面向欧标EN54-7与EN14604的感烟探测器标准试验烟箱定制化开发技术报告

摘要

感烟火灾探测器的性能检测是保障消防安全的关键环节，其检测精度与标准化水平直接关系到火灾预警系统的可靠性。随着我国消防产品出口欧盟市场的持续增长，对符合欧标EN54-7《火灾探测与火灾报警系统——第7部分：点型感烟探测器》及EN14604《烟雾报警装置》的专用检测设备需求日益迫切。深圳市泰科安邦科技有限公司（以下简称“泰科安邦”）依托自主研发能力，针对上述两项欧标的核心技术要求，开发了模块化、高精度、全自动化的标准试验烟箱检测系统，并已陆续为国内消防企业及第三方检测机构提供定制化解决方案。本报告系统阐述该设备的研制背景、技术方案、核心性能指标及其在消防检测领域的应用价值。

 一、引言

感烟火灾探测器是建筑消防安全系统的核心感知元件。在欧洲市场，点型感烟探测器须符合EN54-7标准的技术要求，独立式烟雾报警器则须通过EN14604标准的全套型式检验。EN54-7规定了采用散射光、透射光或电离原理工作的点型感烟探测器的要求、试验方法和性能准则；EN14604则针对家用或类似住宅应用的烟雾报警装置，规定了产品特性、试验方法、性能准则及制造商说明等要求。

上述两项标准均对检测设备提出了严苛要求——标准烟箱作为核心检测装备，须具备精确的烟雾浓度控制、稳定的气流环境、精准的温度调节及自动化的试验流程管理能力。长期以来，此类高精度检测设备主要依赖进口，存在采购周期长、维护成本高、定制化响应慢等问题。在此背景下，泰科安邦启动了面向EN54-7与EN14604的标准试验烟箱定制化开发项目，旨在为国内消防电子产业提供自主可控的检测装备支撑。

 二、欧标技术框架与检测需求分析

 2.1 EN54-7标准核心要求

 EN54-7是欧洲协调标准，适用于安装在建筑物内部及周边的点型感烟探测器。该标准的核心检测项目包括：

 · 响应阈值测量：在标准烟箱中测定探测器的报警响应浓度值；

· 重复性试验：验证探测器在多次相同条件下的响应一致性；

· 方位试验：评估探测器在不同安装角度下的响应特性；

· 气流试验：检验气流对探测器灵敏度的影响；

· 抗环境光干扰试验：验证探测器在强光照射下的稳定性；

· 高温/低温运行试验：考核探测器在极端温度条件下的性能。

 标准附录A（规范性）专门规定了响应阈值测量的烟道（Smoke Tunnel）技术要求。

 2.2 EN14604标准核心要求

 EN14604是针对独立式烟雾报警器的核心强制性标准，属于欧盟市场准入的CE认证依据。其关键性能指标涵盖：

 · 烟雾响应灵敏度：须在规定烟雾浓度范围内可靠报警；

· 声学报警输出：在距报警器3米处测量，额定声压级须≥85 dB(A)；

· 方向性：不同安装方位下的响应一致性；

· 重复性：多次试验的响应阈值一致性；

· 高低温环境适应性：在0°C至55°C范围内保持正常工作。

 2.3 检测设备的功能需求

 综合两项标准的要求，标准试验烟箱须具备以下核心功能：

1. 精确烟雾发生与控制：使用标准气溶胶（通常为高纯度医用石蜡油，粒径0.5μm~1.0μm），升烟速率须在0.015~0.1 dB/m/min范围内连续可调；

2. 高精度光学烟雾密度测量：采用透射光原理，量程、分辨率及零点漂移须满足标准要求；

3. 风速精确控制：须提供0.2 m/s和1.0 m/s等标准风速档位；

4. 温度环境模拟：具备加热功能，可在常温至55°C（或更高）范围内精确控温；

5. 自动化试验流程：一键启动全套标准试验项目，自动完成发烟、报警识别、记录与排烟。

 三、定制化开发的技术方案

 3.1 总体设计思路

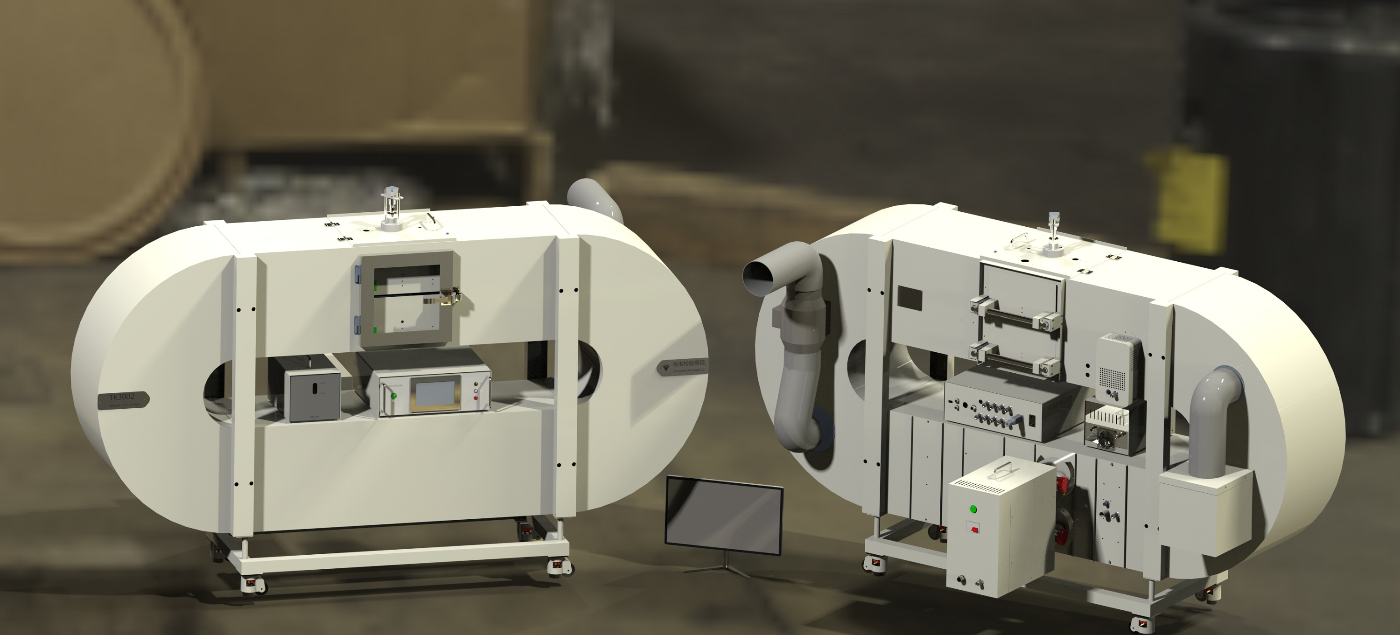

泰科安邦标准试验烟箱采用模块式设计架构，以“高精度、高稳定性、检测自动化”为核心理念。设备严格遵循EN54-7、EN14604及国标GB4715-2024、GB20517-2025等标准的技术要求。模块化设计不仅确保了各功能单元的独立性与可维护性，更为后续升级、结构调整和定制化扩展提供了接口保障。

 3.2 核心技术参数

 设备的主要技术指标如下：

 参数项 技术指标

工作风速 0 m/s ~ 1.3 m/s，连续可调，预置0.2 m/s和1.0 m/s标准风速

最高工作温度 70°C，可自设目标温度

温度均匀度 1400mm试验段内，截面各区域偏差＜±0.2°C

光学密度计量程 0 ~ 1.1 dB/m，分辨率0.001 dB/m

光学密度计波长 850 nm或940 nm，配置窄带滤光片

光学测量长度 830 mm

气溶胶粒径 0.5 μm ~ 1.0 μm（轻质石蜡油）

升烟速率范围 0.002 ~ 0.1 dB/m/min，连续可调

升烟速率波动 ＜0.006 dB/m/min

恒烟模式波动 ＜±0.005 dB/m

加热模块功率 3.5 kW（AC220V）

外形尺寸 2600 × 820 × 1640 mm

 3.3 关键技术创新

 （1）高精度光学密度计

设备采用独特的光学密度计设计，具有极低的温漂影响、高抗震性和长寿命特点，支持自动校准功能。光学波长850 nm或940 nm配合窄带滤光片，有效排除环境光干扰。量程0~1.1 dB/m、分辨率0.001 dB/m的指标满足了EN54-7对响应阈值精确测量的要求。4小时静态非补偿状态下零点累计漂移量小于0.003 dB/m，确保了长期运行的测量稳定性。

 （2）闭环联动型气溶胶发烟系统

 采用轻质石蜡油为发烟剂，通过闭环控制实现精确的烟雾浓度调节。升烟模式下以预设速率逐步增加烟雾浓度，过程中持续闭环修正，确保升烟速率波动幅度小于0.006 dB/m/min。恒烟模式下，烟浓度波动幅度小于±0.005 dB/m。这种精密的烟雾控制能力是满足EN54-7和EN14604重复性、一致性试验要求的关键保障。

 （3）全自动化试验流程

 设备内置了覆盖两项欧标全部检测项目的自动化程序：

 · 重复性试验：一键启动，自动完成发烟、报警识别、记录、排烟，循环六次；

· 方位试验：自动完成8个角度（0°、45°、90°、135°、180°、225°、270°、315°）的方位旋转、发烟、报警识别与记录；

· 一致性试验：多只探测器同步检测时的响应一致性验证；

· 气流试验：0.2 m/s和1.0 m/s风速自动切换，评估气流对灵敏度的影响；

· 环境光线试验：模拟强光干扰环境下的探测器稳定性；

· 高温试验：自动完成常温阈值测定、加热、保温、高温阈值测定全流程。

 （4）开放的通讯协议与数据接口

 设备配备多路开关量输入输出接口、RS485和RS232通讯接口，支持MODBUS-RTU协议，开放数据采集与设备控制的串口指令，便于与实验室信息管理系统（LIMS）集成，实现检测数据的自动化采集、存储与分析。

 3.4 定制化开发能力

 泰科安邦的核心竞争力在于其深度定制化开发能力。针对不同客户的特殊需求，公司可提供从硬件配置到软件功能的全面定制服务。典型案例包括：

 · 核电专用定制烟箱：为中广核热工研究院开发，除满足标准型式检验要求外，还具备同时多只产品批量定量检测的功能；

· 煤矿专用检测烟箱：配置专用安置挂架及信号接口方案，适配不同品牌探测器的安装与全功能检测；

· 新能源行业专用烟箱：为锂电池包烟雾探测器检验开发的专用设备。

 在面向EN54-7和EN14604的定制化开发中，泰科安邦可根据客户的具体产品类型（点型探测器或独立式报警器）、检测场景（实验室研发或产线批量标定）及预算要求，灵活配置设备功能模块。

 四、应用前景与行业价值

 4.1 助力国产消防产品出口欧盟

EN14604是欧盟市场强制准入标准，产品须通过公告机构（Notified Body）颁发的CE证书方可合法销售。EN54-7同样是在欧盟销售的商用火灾探测系统的必备认证。泰科安邦标准试验烟箱的推出，为国内消防企业提供了自主可控的检测手段，可显著降低企业送检海外实验室的时间成本与经济成本，加速产品进入欧盟市场的进程。

 4.2 推动消防检测装备国产化替代

长期以来，高精度标准烟箱市场主要由英国AWT、德国LORENZ等国际品牌主导。泰科安邦通过自主技术创新，在光学密度计精度、烟雾控制稳定性、自动化程度等核心指标上达到了国际同类产品水平，为国内消防检测装备的国产化替代提供了可行路径。

 4.3 赋能行业标准化检测能力提升

随着GB4715-2024、GB20517-2025等国标的相继更新实施，国内消防产业对高精度检测设备的需求持续增长。泰科安邦标准试验烟箱同时满足国标与欧标要求，可广泛应用于消防企业产线质检、科研院所实验室研发、第三方检测机构型式试验等多元场景。

 五、结论

泰科安邦面向EN54-7与EN14604开发的标准试验烟箱，以模块化设计、高精度光学测量、闭环联动发烟控制及全自动化试验流程为核心技术特征，在核心性能指标上达到了欧标检测要求。设备的定制化开发能力可满足国内消防企业及检测机构多样化的检测需求，为国产消防产品出口欧盟提供了重要的检测装备支撑，同时也推动了消防检测设备的国产化进程。随着我国消防产业持续向高端化、国际化方向发展，此类自主可控的高精度检测设备将发挥日益重要的作用。
