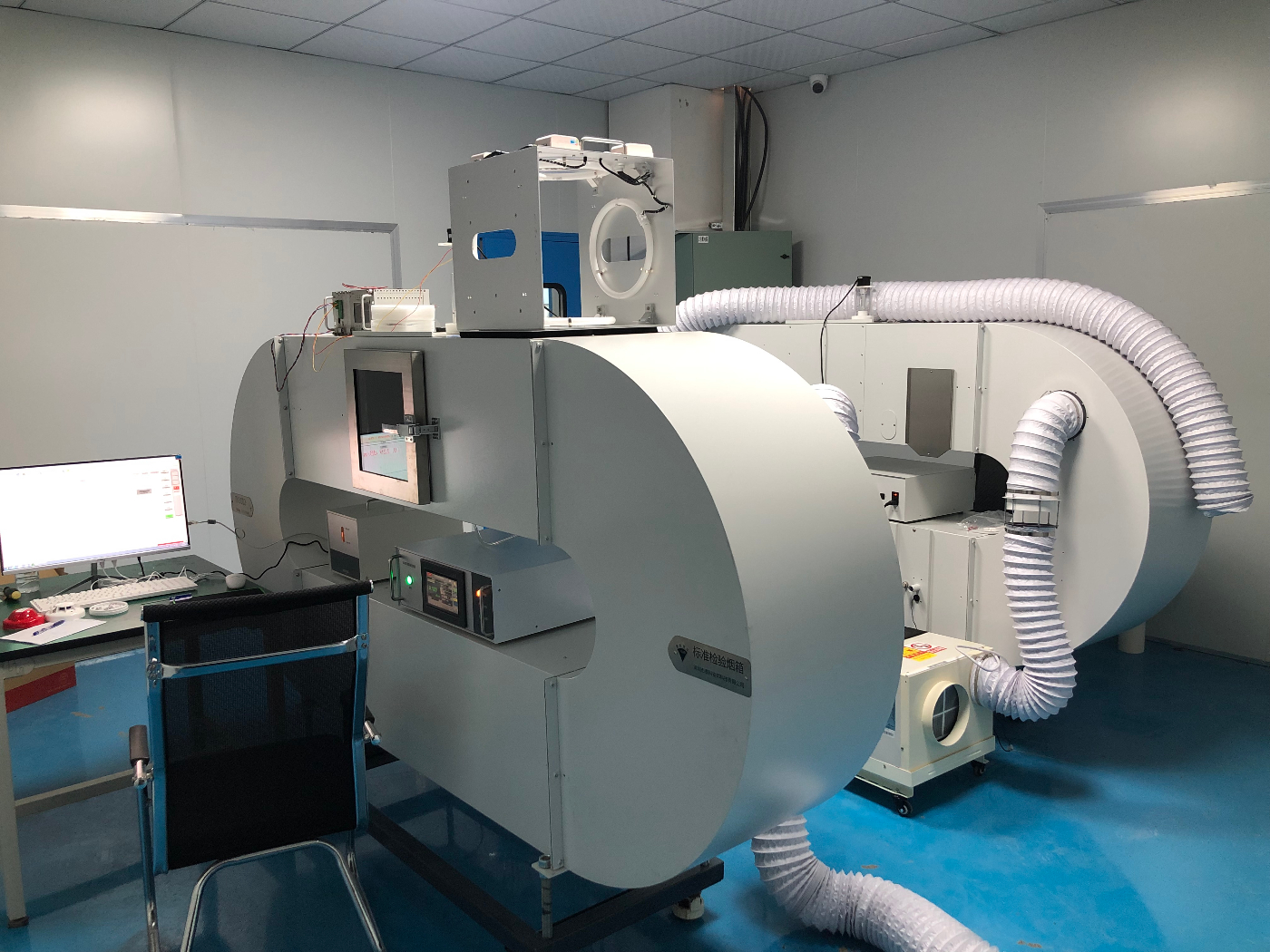

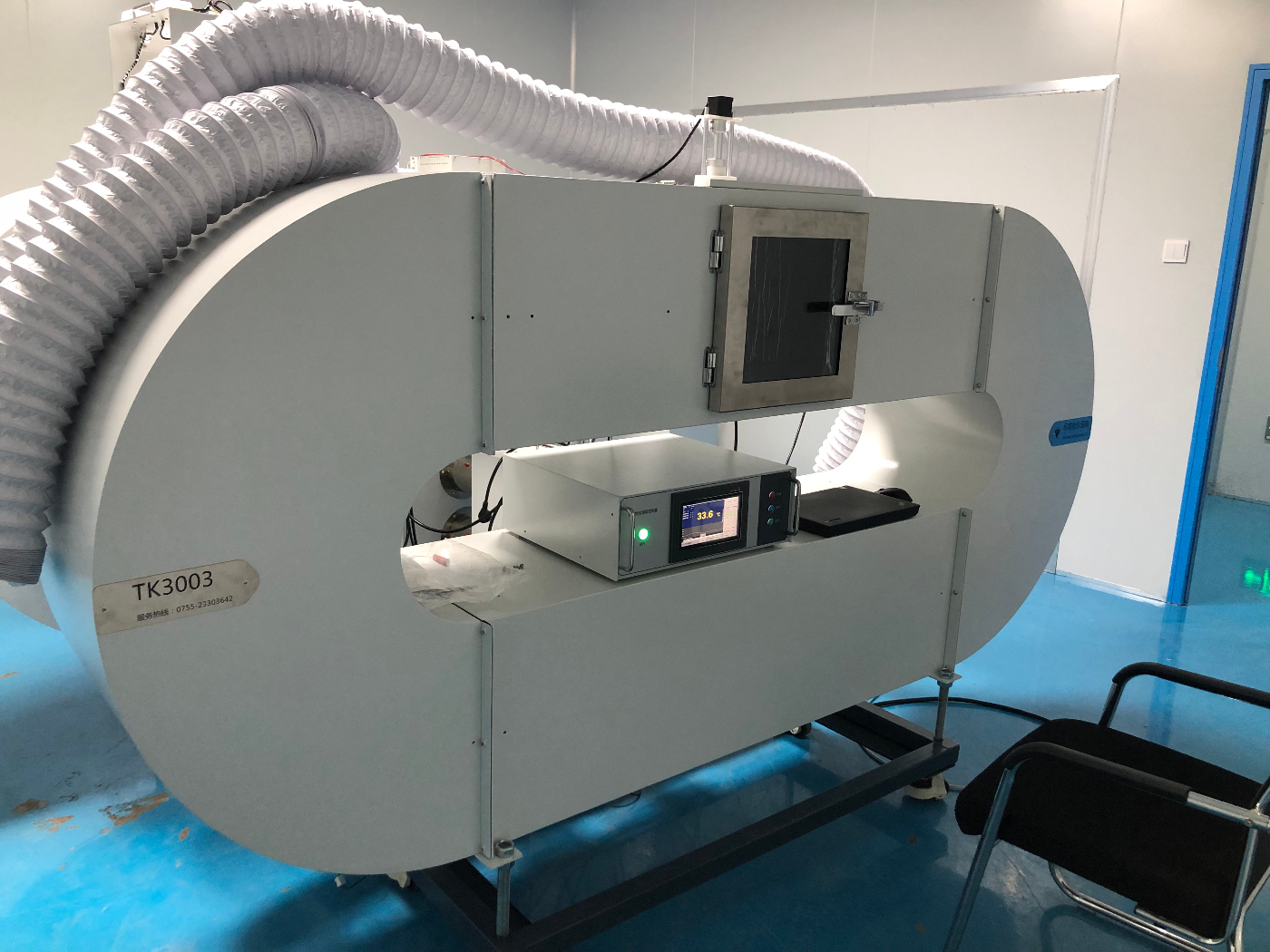

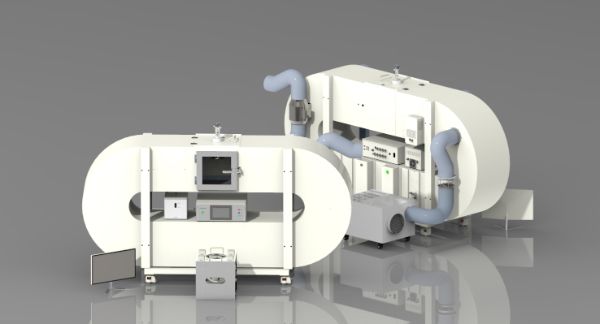

烟、温复合型试验箱

满足GB4715和GB4716的试验要求。

试验范围包括：点型感烟火灾探测器、独立型感烟火灾探测器、点型感温火灾探测器、独立型感温火灾探测器、感温电缆。

产品特点

先进的组合

可满足感烟、感温产品试验的合理组合，单台设备承担更广泛的产品试验工作。

良好的兼容性

感烟探测器试验和感温探测器的测试条件均满足国标对试验设备的要求。

易于使用

友好操作界面，项目清晰明了，不同试验模块的划分，使操作有序明确。

试验数据输出

试验数据存储于控制器触摸屏及上位机端，互为备份，可输出曲线数据及试验结果、打印输出。

技术参数

外形尺寸：长*宽*高 2600*920*1700(mm)。

工作风速：0m/s~1.3m/s，连续可调。预置0.2m/s、0.8m/s、1m/s的标准风速，随试验项目自动切换。

感烟试验模式最高工作温度70℃，感温试验模式最高温度160℃，可自设目标温度。1400mm试验段内，截面上各区域偏差小于0.2℃

光学密度计特性：量程0~1.1dB/m，分辨率0.001dB/m。测量误差小于m×5%dB/m，4小时静态非补偿状态的零点累计漂移量小于0.003dB/m。波长850nm或940nm，配置窄带滤光片，光学测量长度830mm。

气溶胶发烟器特性：闭环联动型，轻质石蜡油为发烟剂，气溶胶主要颗粒物范围0.5μm~1.0μm。

升烟速率：范围0.002dBm-1~0.1dBm-1，最小调整响应精度0.003dBm-1，连续可调。

烟雾控制：

升烟模式：以预设的升烟速率逐步增加烟雾浓度，过程中闭环修正升烟速率，升烟速率波动幅度小于0.006dB/m/min。

恒烟模式：升烟至预设浓度后，转为恒定烟浓度，恒烟模式烟浓度波动幅度小于±0.005dB/m。

升温速率：0.2℃/min 、1℃/min、 3℃/min、5℃/min、10℃/min、20℃/min、30℃/min升温速率。

温升均匀度：在1400mm试验段内，截面上各区域温度偏差＜±0.2℃。

加热器功率：12KW。

制冷机功率：2KW。

电源需求：AC220V、AC380V。

通讯：多路开关量输入输出接口，RS485和RS232通讯接口，支持MODBUS-RTU协议，开放数据采集、设备控制的串口指令，

感烟试验项目

重复性试验：一键启动，自动完成发烟、报警自动识别、记录、排烟过程，共循环六次试验。

方位试验：一键启动，自动完成方位角旋转、发烟、报警自动识别、记录、排烟过程，方位角度自动复零。自动进行8个角度的试验。

一致性试验：一键启动，自动完成方位角旋转、发烟、报警自动识别、记录、排烟、方位角复零。

气流试验：一键启动，自动完成方位角旋转、发烟、报警自动识别、记录、排烟、0.2m/s和1m/s风速自动切换、方位角复零。

环境光线试验：一键启动，自动完成闪光箱光干扰、发烟、报警自动识别、记录、排烟。自动循环两次试验。

高温试验：一键启动，自动完成常温阈值试验、加热、保温、高温阈值试验、报警自动识别、记录。可查看温度曲线。

自定义条件试验：研发专用，此界面可手动切换风速、手动加热、升烟速率调整、选择报警触发方式、点动排烟、微调方位角，具备停烟保持、浓度保持（恒烟）的操作功能，可显示烟农度曲线、升烟速率曲线，可设置曲线采样周期时间。一键启动方式，自动完成发烟、报警自动识别、记录、排烟过程。

感温试验项目

方位试验：一键启动，自动完成升温、报警自动识别、换气降温、记录、试样角度旋转，循环8个角度检测。

动作温度试验：一键启动，自动角度旋转到位、报警识别、升温速率切换、记录、换气降温。

响应时间试验：一键启动，自动角度旋转到位、报警识别、记录、换气降温。分别检测1℃/min、3℃/min、5℃/min、10℃/min、20℃/min、30℃/min升温速率条件下的响应时间。

25℃起始响应时间试验：一键启动，自动角度旋转到位、报警识别、记录、换气降温，分别检测3℃/min、20℃/min升温速率条件下的响应时间。

高温响应试验：一键启动，升温、保持、分别按3℃/min、20℃/min升温速率检测响应时间。

电源参数波动试验：设定电源参数后，一键启动，分别按3℃/min、20℃/min升温速率检测测响应时间。

环境试验前响应时间试验：一键启动，分别按3℃/min、20℃/min升温速率检测测响应时间。

自定义试验：研发专用，方位角度微调、1℃/min、3℃/min、5℃/min、10℃/min、20℃/min、30℃/min升温速率和探测器类别自定义组合试验。
